Load cellen voor industriële toepassingen

Load cellen (ook wel aangeduid als load cells, weegcellen, drukdozen, krachtopnemers en weegsensoren) vormen een onmisbaar onderdeel in alle industriële weegsystemen. Load cellen registreren de druk- of trekkracht die erop wordt uitgeoefend en zet deze om naar een elektronisch signaal, dat vervolgens de input levert voor de gewichtsweergave op de indicator (en eventueel het volgdisplay).

Load cellen zijn verkrijgbaar in aluminium, RVS en staal vernikkelde uitvoeringen. De RVS-variant is ook toepasbaar in vochtige omgevingen, de voedselverwerkende industrie en ruimtes waar met chemicaliën wordt gewerkt.

Bij het selecteren van geschikte load cellen voor uw weegsysteem is het belangrijk om rekening te houden met (A) de benodigde weegcapaciteit; (B) de ruimte voor plaatsing in of onder de constructie; en (C) het beoogde gebruik. ABW adviseert u hier graag bij.

Verschillende type load cellen

Er zijn verschillende subcategorieën load cellen met elk hun eigen toepassingsgebied. De onderstaande vijf typen worden het vaakst toegepast voor industriële doeleinden:

Single point load cells

Shear beam load cells

Compression load cells

S-type load cells

Pancake load cells

Single point load cells

Single point load cells worden met name toegepast in kleine tot middelgrote weegsystemen die gebruikmaken van weegplateaus. Deze load cellen werken met buigstaven die excentrische krachten meten. Single point load cells zijn toepasbaar voor weegplateaus met afmetingen van maximaal 100 x 100 cm.

Aanbevolen load cellen:

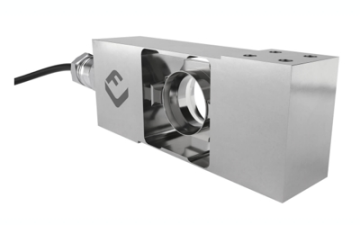

PC6 load cell

PC6 load cell
  • Capaciteit: 10 tot 200 kg
  • Materiaal: RVS
  • IP68/IP69K
  • ATEX zones 0, 1, 2, 20, 21, 22

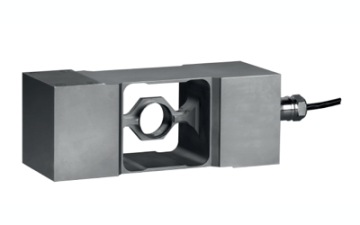

PCB load cell

PCB load cell
  • Capaciteit: 50 tot 1.000 kg
  • Materiaal: RVS
  • IP68/IP69K
  • ATEX zones 0, 1, 2, 20, 21, 22

Shear beam load cells

Shear beam load cells worden veel toegepast in vulmachines, industriële vloerweegschalen en tank- en silowegen. Deze load cellen werken met buigstaven die uitgaan van een rechte krachtinleiding.

Aanbevolen load cellen:

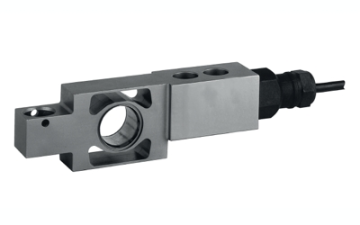

SB6 load cell

SB6 load cell
  • Capaciteit: 10 tot 200 kg
  • Materiaal: RVS
  • IP68/IP69K
  • ATEX zones 0, 1, 2, 20, 21, 22

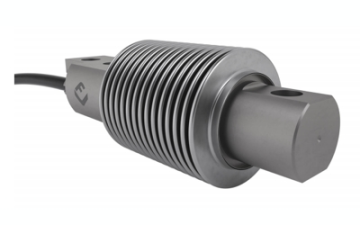

SB8 load cell

SB8 load cell
  • Capaciteit: 50 tot 500 kg
  • Materiaal: RVS
  • IP68
  • ATEX zones 0, 1, 2, 20, 21, 22
  • Uitvoerbaar met trillingsdemper 52-28

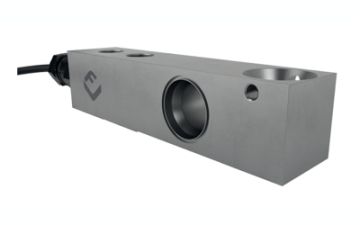

SB14 load cell

SB14 load cell
  • Capaciteit: 227 tot 4.536 kg (0.5 tot 10 klb)
  • Materiaal: RVS
  • IP68
  • ATEX zones 0, 1, 2, 20, 21, 22
  • Uitvoerbaar met weegmodule 52-18

Compression load cells

Compression load cells worden hoofdzakelijk toegepast voor weegbruggen en overige weegsystemen met (zeer) hoge capaciteiten.

Aanbevolen load cellen:

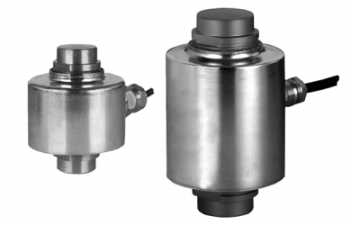

RC3 load cell

RC3 load cell
  • Capaciteit: 7,5 ton tot 300 ton
  • Materiaal: RVS
  • IP68
  • ATEX zones 0, 1, 2, 20, 21, 22
  • Uitvoerbaar met accessoire 55-01-07 (voor weegbruggen)
  • Uitvoerbaar met weegmodule 55-30 (voor tanks en bunkers)
  • Uitvoerbaar met weegmodule 55-55 (voor tanks en silo’s, waarbij de loadcel snel (de)monteerbaar moet zijn)

Q50 load cell

Q50 load cell
  • Capaciteit: 500 kg tot 30 ton
  • Materiaal: RVS
  • IP68
  • ATEX zones 0, 1, 2, 20, 21, 22
  • Ontworpen voor CIP (Clean-in-Place) en SIP (Sterilization-in-Place) toepassingen
  • Uitvoerbaar met weegmodule 66-20

S-type load cells

S-type load cells danken hun naam aan hun S-vormige ontwerp. Dit type load cellen kent zowel druk- als trekapplicaties en wordt met name ingezet bij kraanwegingen. ABW levert hiervoor ook toebehoren, zoals haken en trekogen.

Aanbevolen load cell:

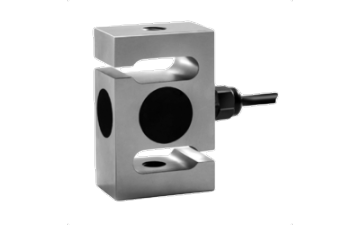

ULB load cell

RC3 load cell
  • Capaciteit: 100 tot 5.000 kg
  • Materiaal: RVS
  • IP67
  • ATEX zones 0, 1, 2, 20, 21, 22

Pancake load cells

Pancake load cells danken hun toepasselijke naam aan hun platte, ruimtebesparende en ronde profiel. Dit type load cel is zeer geschikt voor weeginstallaties waarbij er sprake is van een zeer beperkte inbouwhoogte.

Aanbevolen load cell:

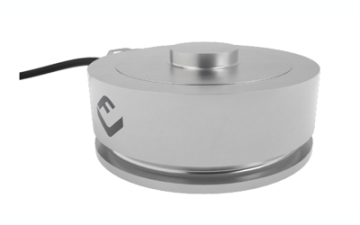

Q50 load cell

Q50 load cell
  • Capaciteit: 500 kg tot 30 ton
  • Materiaal: RVS
  • IP68
  • ATEX zones 0, 1, 2, 20, 21, 22
  • Ontworpen voor CIP (Clean-in-Place) en SIP (Sterilization-in-Place) toepassingen
  • Uitvoerbaar met weegmodule 66-20

Robuuste load cellen (en accessoires) waarop u kunt vertrouwen

ABW adviseert de hoogwaardige Flintec load cellen omwille van hun hoge weegnauwkeurigheid, robuuste afwerking en waterdichtheid. Veel van deze load cellen zijn uit voorraad leverbaar. Kunt u hulp gebruiken bij de ingebruikname? Desgewenst verzorgen wij de integratie met bestaande of nieuwe weegsystemen bij u op locatie.

Ook voor accessoires, zoals montageblokken, verbindingskabels, trekogen, junction boxen, trillingsdempers, inbouwmodules en stelvoeten in diverse soorten en maten, bent u bij ABW aan het juiste adres.
